Характеристики:
- Объём бидона 22,6 л
- Номинальное напряжение 220 В.
- Рабочее давление 40-50 кПа
- Масса 45 кг.
- Производительность 8-10 коров/ч
- Габаритные размеры 1000х390х780 мм
- Потребляемая мощность 0,55 кВт
Индивидуальный доильный аппарат "Буренка" состоит из следующих частей :
- опорная рама - 1,
- бидон для молока - 2,
- доильная аппаратура - 3,
- вакуометр - 4,
- поршневой вакуумный насос - 5,
- редуктор и передаточной механизм - 6,
- электродвигатель - 7

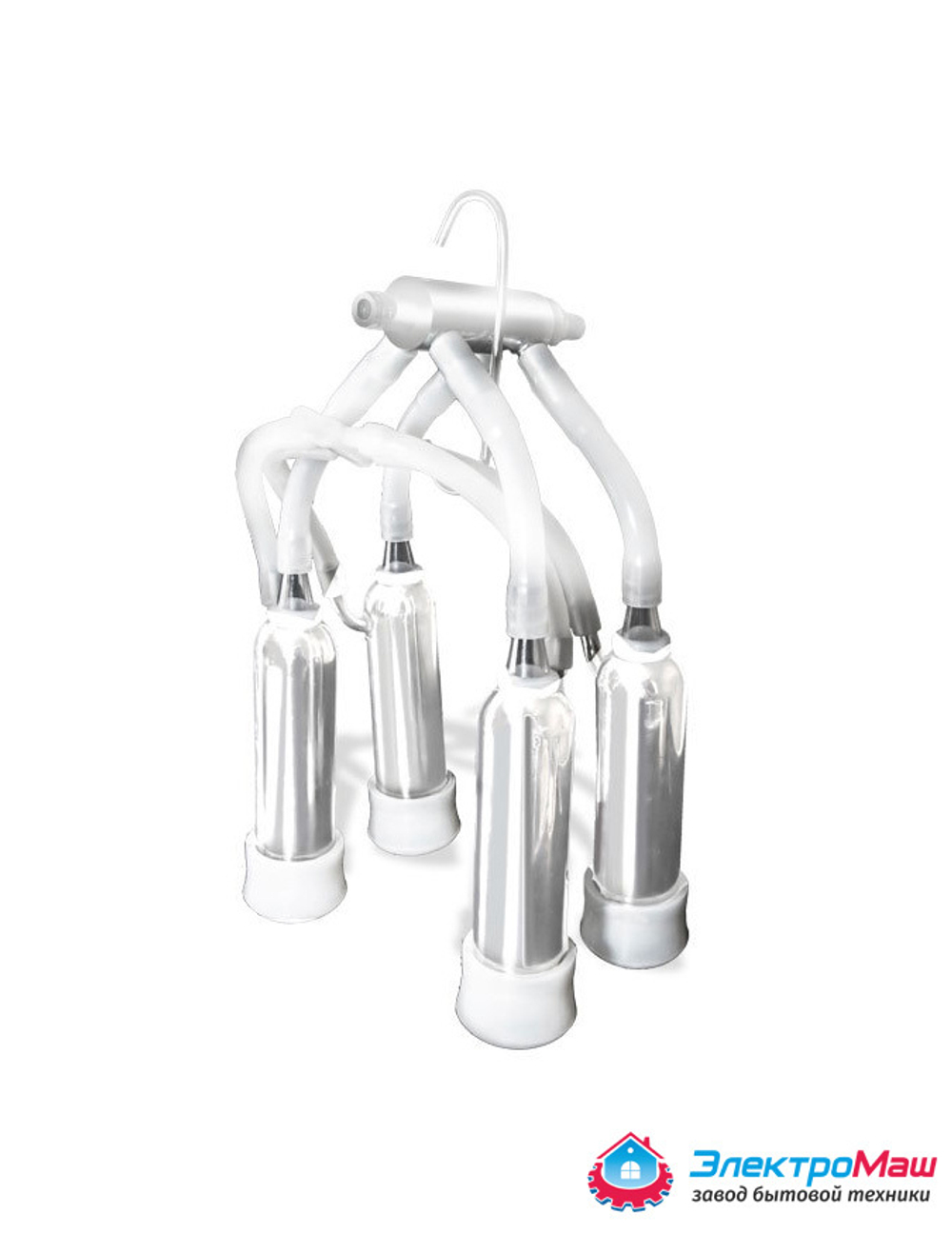

Бидон для молока имеет съемную крышку. В центре крышки бидона расположен тройник с клапаном (внутри которого стальной шарик O 11 мм), верхняя трубка тройника закрыта уплотнительным кольцом и пластмассовым винтом-ограничителем. Боковая трубка тройника O 14 мм соединяется с патрубком на крышке вакуумного насоса. Боковая трубка тройника O 9 мм соединена с длинным воздуховодом создающим пульсацию в доильной аппаратуре. Кроме вентиля тройника на крышке бидона есть еще две трубки. Трубка O 14 это вход молокопровода, которая соединяется шлангом с выходом молокоприемника доильной аппаратуры. Трубка O 9 мм соединяется шлангом с вакуометром.Сама доильная аппаратура (доильного бытового аппарата) состоит из молокоприемника, регулятора вакуума и четырех стаканов. Во всех стаканах доильного аппарата стабильно одинаковое вакуумметрическое давление, что снижает риск перекрестного заражения.Прозрачная вставка доильных стаканов позволяет контролировать истечение молока из каждой доли вымени отдельно. Доильный аппарат и бидон установки выполнены из нержавеющей стали.Небольшой вес насадки бытового доильного аппарата облегчает условия работы оператора и обеспечивает более бережное отношение к вымени животного.
Возникновение вакуума
Поршень насоса совершает возвратно-поступательные движения в корпусе насоса, при движении корпуса вниз создается разряжение, при движении вверх открывается шариковый клапан в крышке насоса и воздух из системы выходит в атмосферу. Данные два движения формируют пульсацию в доильном аппарате. Пульсация составляет стабильную, естественную для коровы величину 64 пульса в минуту.
Процесс работы.
Доение: Когда поршень движется вниз, шариковый клапан на насосе закрыт, а шариковый клапан на крышке бидона открыт, в закрытом бидоне и доильном аппарате формируется вакуум. Одинаковое давление во внутреннем корпусе и в камере между внутренним и внешним корпусом стакана обеспечивает открытие внутреннего корпуса стакана и высасывание молока из соска. Молоко поступает в молокоприемник и всасывается в бидон.
Отдых: Когда поршень движется вверх, шариковый клапан на крышке насоса открыт, а клапан на крышке бидона закрыт. В это время воздух входит в камеру между внешним корпусом стакана и вкладышем, а в замкнутом бидоне и внутреннем пространстве стакана формируется вакуум. Возникает разница давлений внутри стакана и в камере между внешним корпусам и вкладышем стакана. Разница давлений обеспечивает закрытие вкладыша и течение молока прекращается. В процессе доения величина разряжения на вакуометре должна быть 0,04 - 0,045 МПа.
